為解決煤礦現有通信系統相互獨立，關鍵時刻不能互通和聯動，缺乏統一調度指揮，各生產系統數據不能聯動的問題，設計了基于程控調度的煤礦多網融合通信與應急調度系統，通過統一的軟件開發平臺，實現了礦井程控   電話網、無線通信網、人員定位網、安全監測網、應急擴播網統一集成和互聯互通,提高了應急救援工作的效率。



針對煤礦安全監控系統地面多系統融合與聯動需求，通過融合系統、業務數據、控制指令比較多種數據交互技術，制定了數據融合與聯動交互協議，確立了基于數據庫存儲過程的數據交互方式，并在安全高效的前提下優化交互流程，形成了一套高效、可靠的地面融合與聯動交互方案。

系統架構

系統結構設計系統采用分布式結構，主要由申甌SOC1000聯動調度平臺、本安程控調度機、SIP服務平臺、錄音服務平臺、自動應答平臺、應急指揮調度臺等組成。

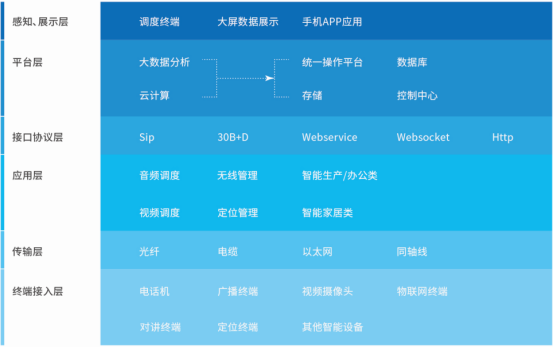

系統架構：

系統環境

申甌融合調度聯動系統需要由穩定硬件基礎來支撐，只有硬件運行穩定的情況下才能使軟件正常運行，因此數字化礦井的建設需要一套穩定的硬件平臺。通過礦井工業以太環網的建設，將礦井各環節系統的設備工作狀態信息、生產信息、安全信息實時傳遞到礦井生產安全調度指揮中心，為礦井的綜合自動化以及調度聯動提供一個高速、安全、可靠的信息傳輸平臺，為領導的指揮和管理提供充分的、實時的信息依據。

技術特點

申甌融合調度聯動系統是應用現代電子技術和自動化技術對礦井生產過程實現全面監控以及通信聯動的系統，把有線調度、廣播調度、視頻調度、無線集群、無線定位系統、生產監測系統等子系統數據進行集中監控。實現系統間的數據交互共享及數據挖掘，對生產過程進行輔助和統一調度，使煤礦生產和管理更加科學高效。融合調度聯動系統軟件平臺針對煤礦生產的需求，采用C/S與 B/S結合的混合架構模式，面向設備層，控制層，管理層的功能應用而設計。

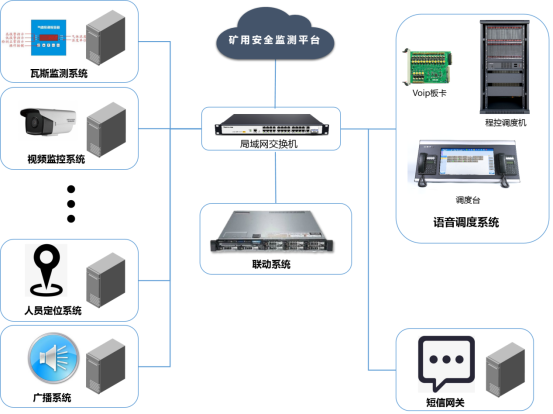

組網拓撲圖



拓撲說明：

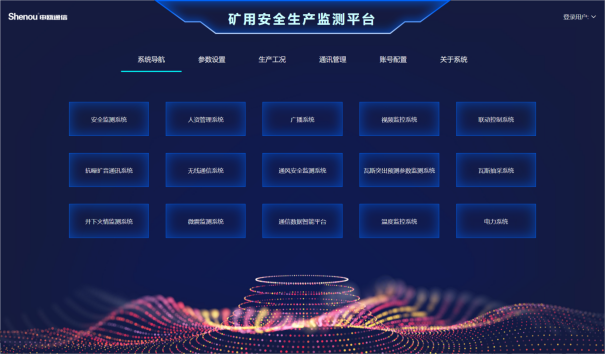

1. 申甌融合調度聯動系統通過以太網接入礦井內工業冗余以太環網，通過礦用安全監測平臺采集數據，下行標準SIP協議通訊或短信網關，發起告警呼叫有線調度系統、廣播系統；

2 .聯動系統中的多網融合聯動模塊采用B/S架構，通過網頁瀏覽器即可實現管理配置以及歷史聯動記錄查看；聯動系統中的數據上報模塊采用C/S架構，通過數據上報服務實時將有線調度等子系統的信息上報至安全監測平臺。



系統特點

1.系統基于linux操作系統，自帶防火墻，長期運行高穩定、低延遲、防病毒；

2.兼容國內主流廠家“安監平臺”：煤科院、煤安森、三恒、南京北路、仙島......;

3.支持上報調度分機狀態、通話記錄、調度權限等信息交匯到總的系統平臺進行統一管理及數據分析；

4.支持聯動調度通信系統，緊急情況下自動觸發呼叫預先設置的各區域報警電話進行告警語音播報；

5.支持聯動礦用廣播系統，緊急情況下自動觸發預先設置的各區域廣播進行告警語音播報；

6.系統接口開放，支持多種平臺的對接；

7.調度通信子系統接入方便，只需遵循標準SIP協議即可；

8.軟件基于B/S架構，部署管理方便，無需安裝客戶端軟件；

9.全部聯動記錄有跡可循，方便事后追溯，便捷查詢，一目了然；



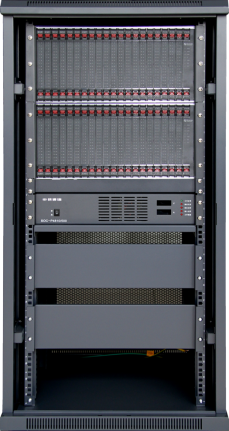

       KTJ126煤安調度系統

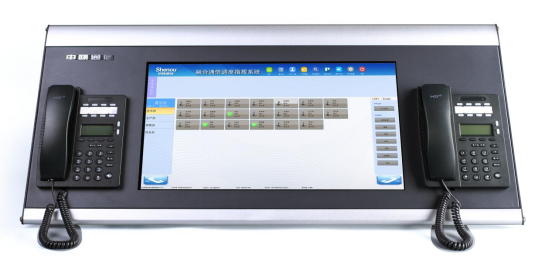

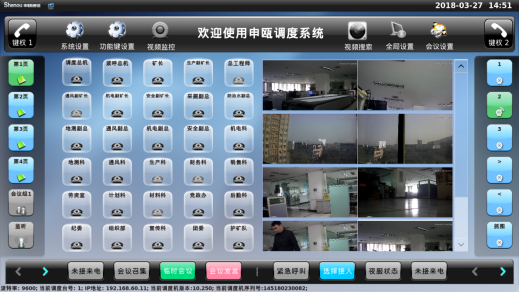

                                   SOC8260觸摸屏調度臺

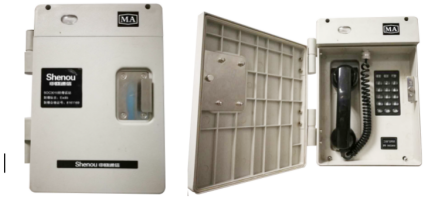

                                         防爆指令話站
